Nossos Produtos

Fabricados com rigoroso controle de qualidade, desenvolvidos com tecnologia própria em nossa fábrica em Itu/SP.

Alimentadores e Câmara De Expansão

Soluções para lubrificação contínua e confiável de mancais e equipamentos rotativos, aumentando a vida útil das máquinas e reduzindo paradas.

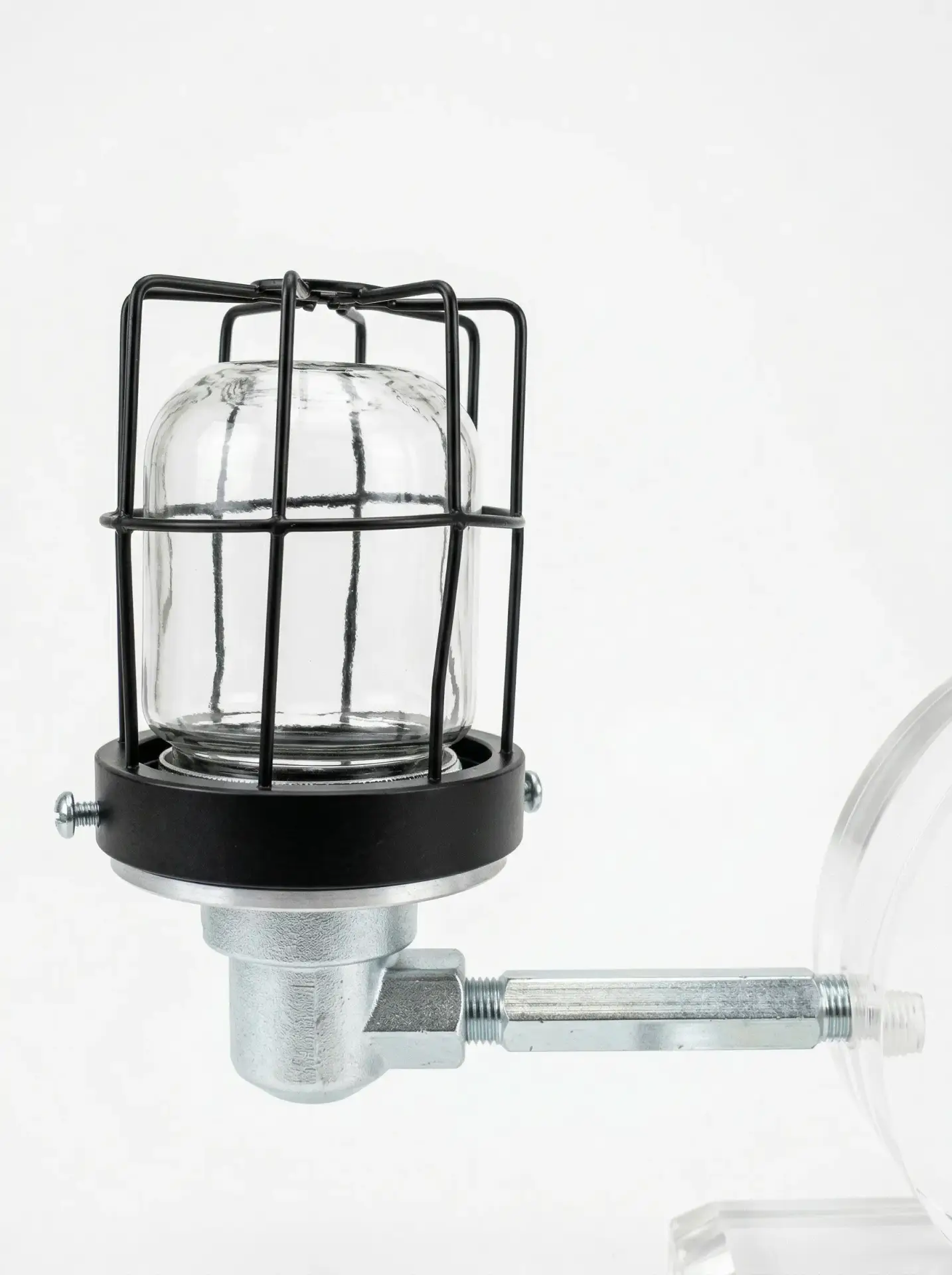

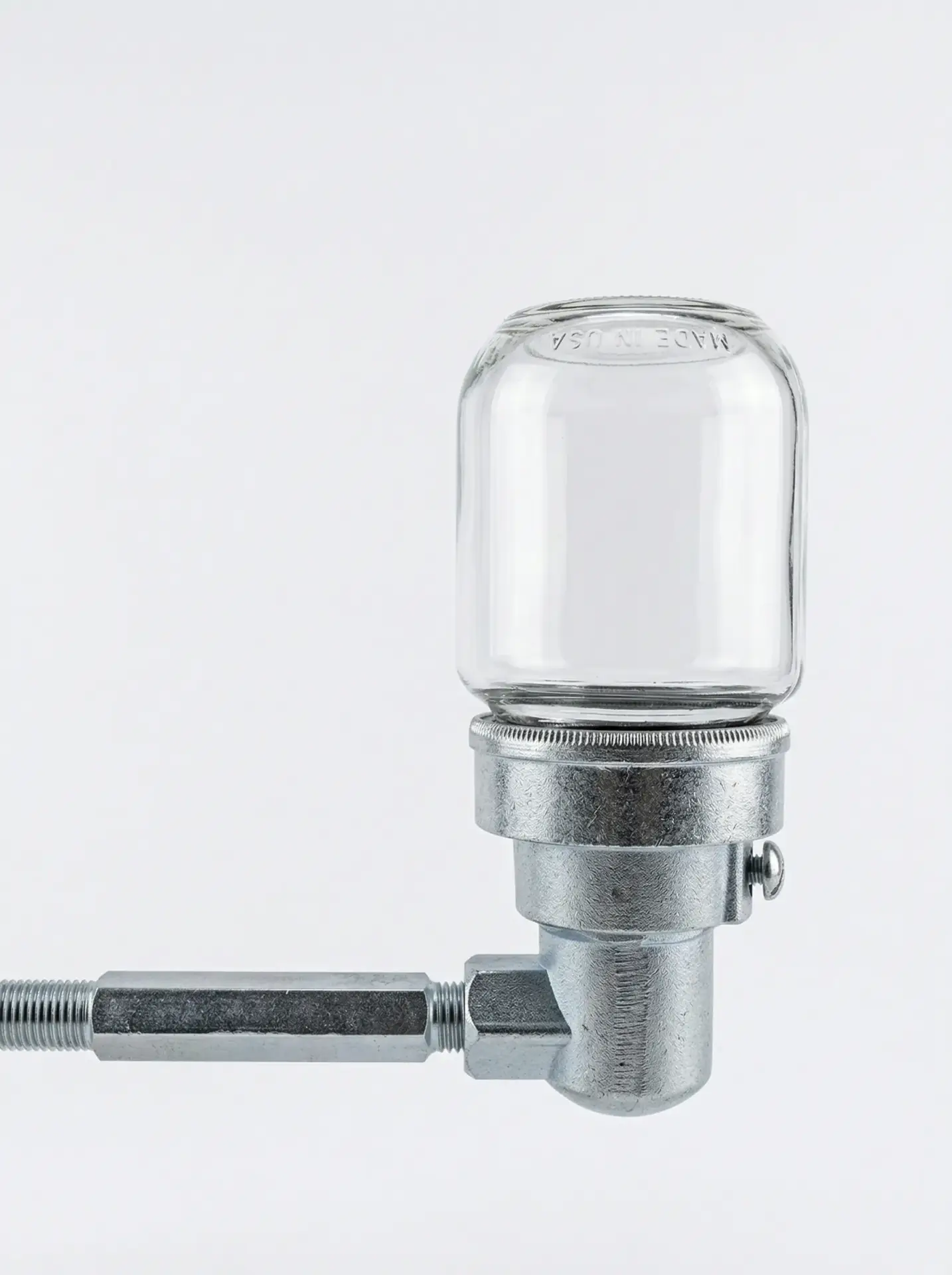

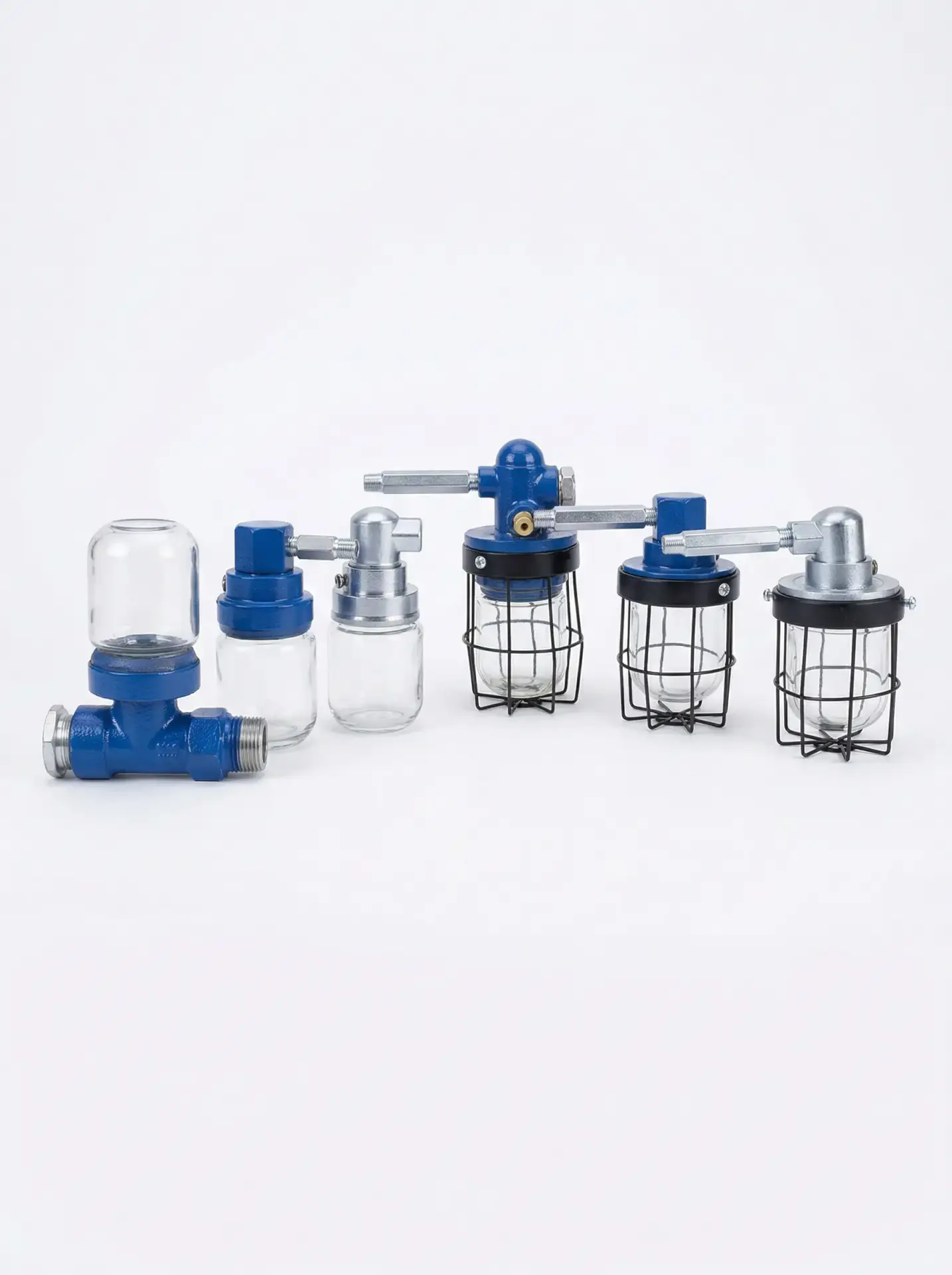

Alimentador Constante de Óleo

Visão geral:

Mantém automaticamente o nível de óleo constante, evitando falhas por excesso ou falta de lubrificação.

Como funciona:

Trabalha com nível pré-determinado. Em caso de vazamento, o nível do reservatório permite identificar o consumo de óleo.

Aplicações

Bombas, compressores, turbinas, redutores, variadores e reguladores com lubrificação em banho de óleo.

Configurações

Rosca 1/4 NPT ou BSP
Niple: 50, 63 ou 85 mm
Com ou sem proteção
Zamac ou aço, reservatório em vidro

Modelo	N	Capacidade (ml)
RP 105/1	1	125
RP 105/2	2	125
RP 105/3	3	125
RP 105/4	4	125
RP 105/5	5	125
RP 105/6	6	125
RP 105/7	7	125
RP 105/8	8	125
RP 105/9	9	125

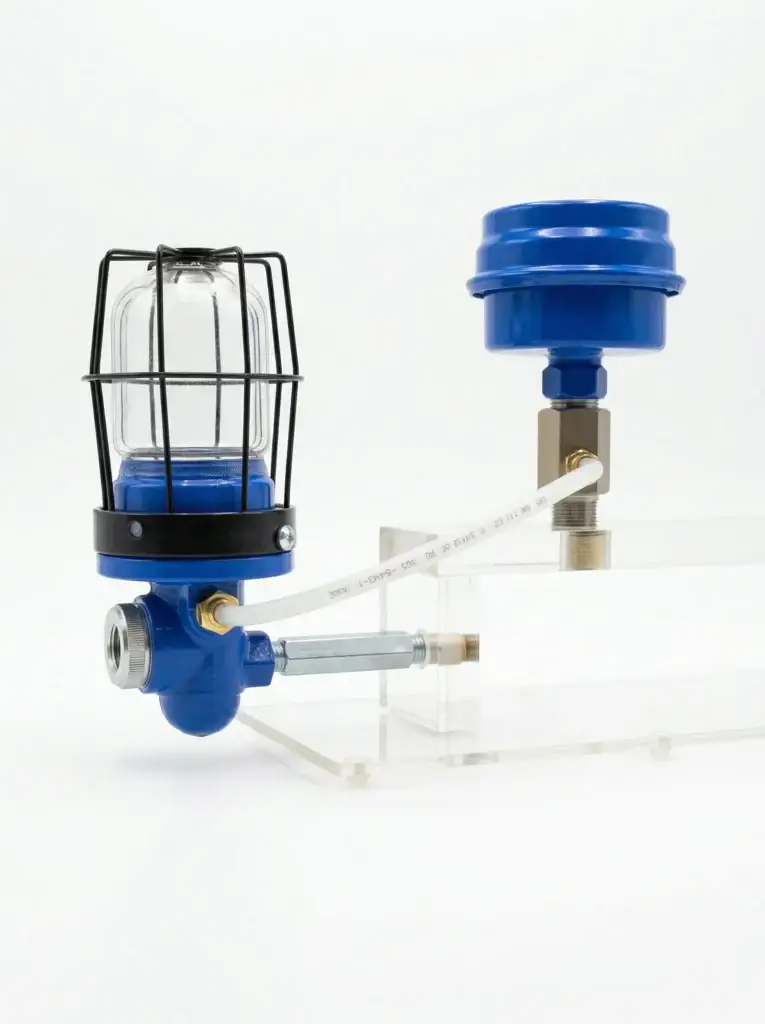

Alimentador Constante de Óleo Hermético

Visão geral:

Indicado para sistemas fechados, evitando contato do óleo com o ambiente externo.

Como funciona:

Mantém o nível constante em sistema hermético. A variação no reservatório indica falhas ou vazamentos.

Aplicações

Bombas, compressores, turbinas, redutores e sistemas selados.

Configurações

Sistema fechado (hermético)
Aplicação conforme equipamento

Modelo	N	Capacidade (ml)
RPH – ND 4	4	125
RPH – ND 8	8	125
RPH – ND 9	9	125
RPH – ND 10	10	125

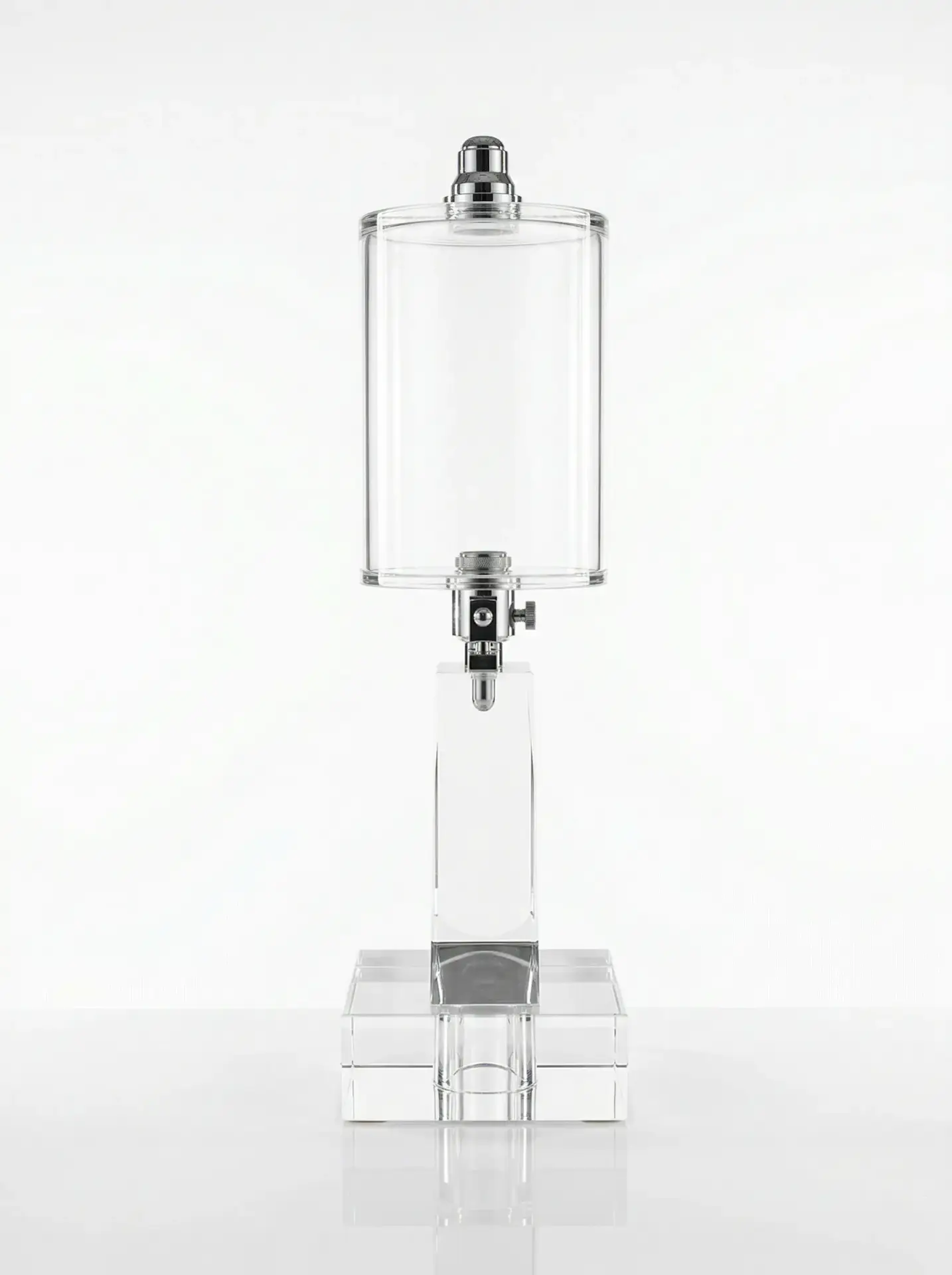

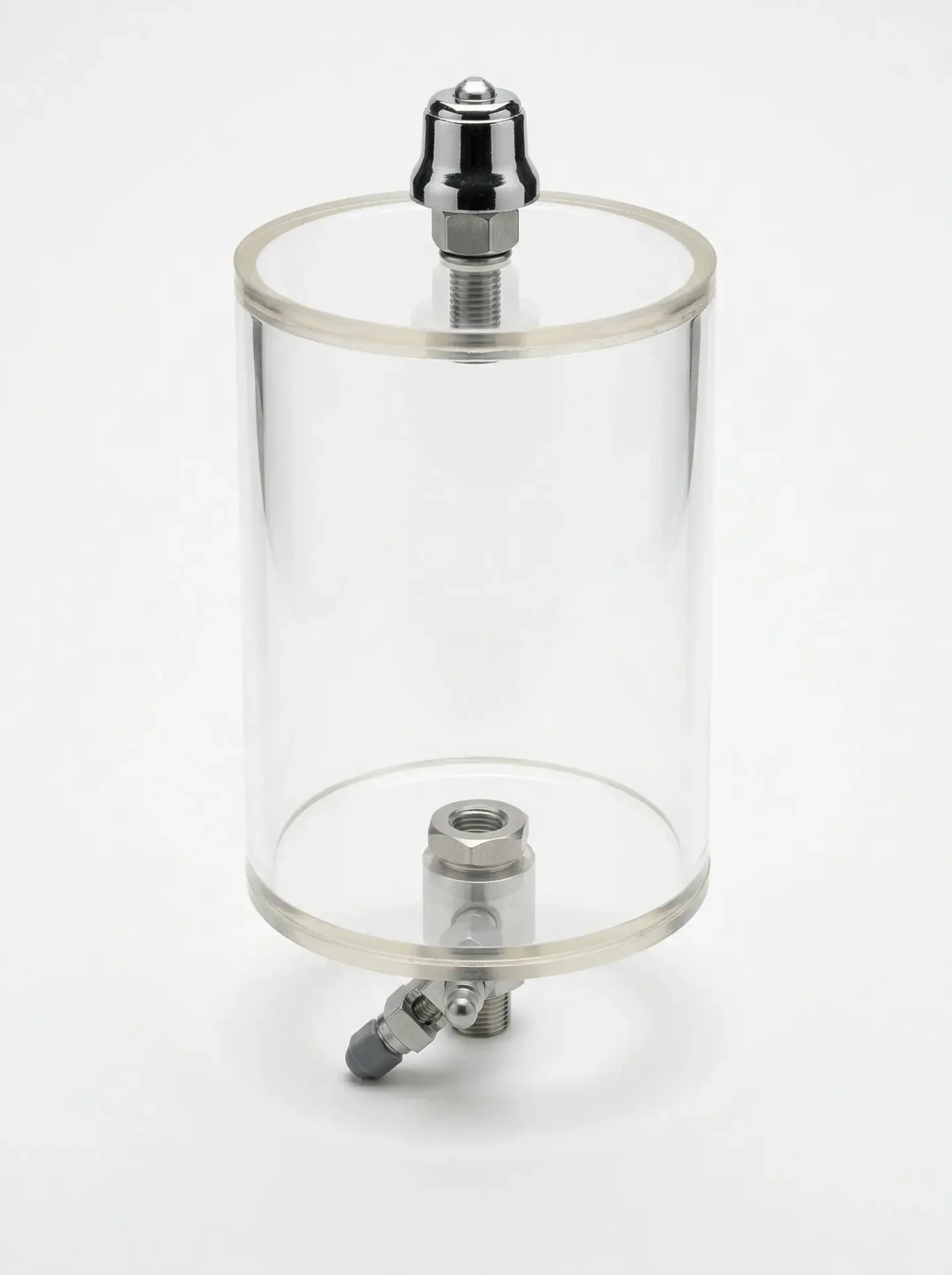

Lubrificador de Óleo por Gotejamento

Visão geral:

Sistema de lubrificação controlada por gotejamento com ajuste manual.

Como funciona:

Permite regular a quantidade de gotas. Pode ser interrompido sem perder regulagem quando ligado à válvula solenóide.

Aplicações

Pontos que exigem lubrificação contínua e controlada.

Configurações

Capacidade de 500 ml a 10.000 ml
Reservatório em acrílico
Opcional com válvula solenóide
Pode ter múltiplos gotejadores

Tipo N°	Capacidade (ml)
G – 65/500	500
G – 150/1000	1.000
G – 220/1500	1.500
G – 130/2000	2.000
G – 200/3000	3.000
G – 150/4000	4.000
G – 200/5000	5.000
G – 300/8000	5.000
G – 380/10000	5.000

Câmara de Expansão

Visão geral:

Evita aumento de pressão interna causado pela expansão térmica do óleo.

Como funciona:

O diafragma absorve a variação de volume, mantendo a pressão próxima de zero.

Aplicações

Caixas de mancais e sistemas com variação de temperatura.

Configurações

Corpo em aço carbono
Diafragma em buna-N

Modelo	Rosca
CE – 1/2” NPT	1/2” NPT

Respiros e Filtros de Ar

Protegem reservatórios e caixas de engrenagens contra a entrada de umidade e contaminantes, preservando a integridade dos fluidos internos.

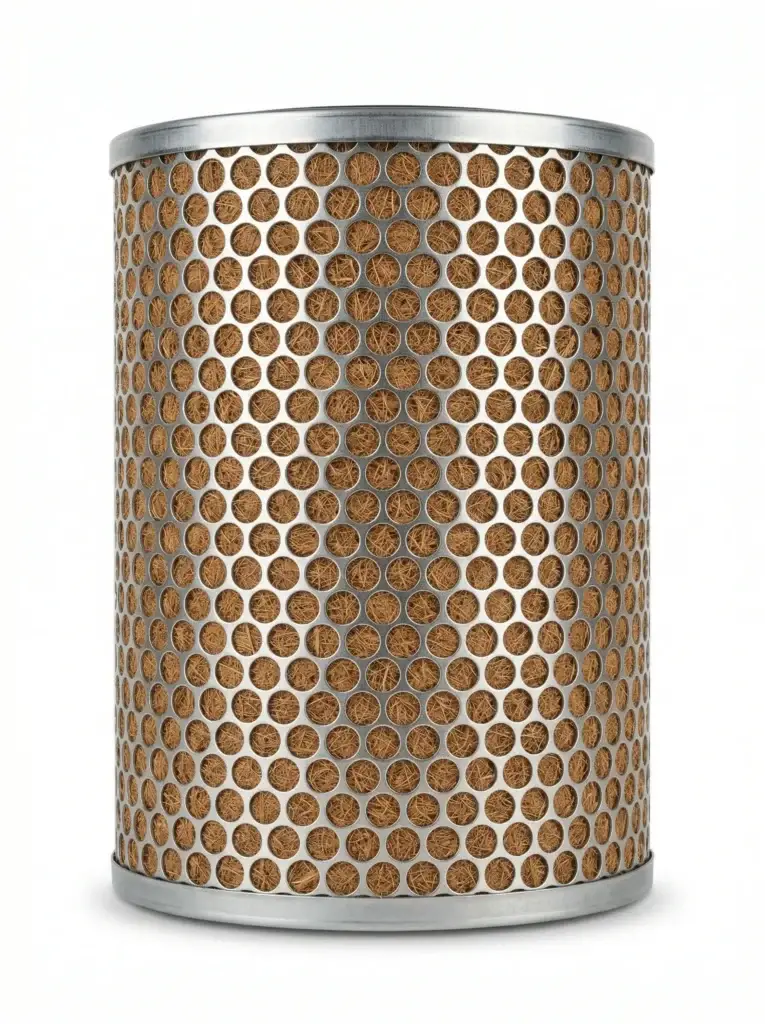

Elemento Filtrante

Visão geral:

Elemento de filtragem para retenção de partículas.

Como funciona:

Eficiência de 98% para partículas entre 10 e 15 microns.

Aplicações

Sistemas de lubrificação e ventilação.

Configurações

Fabricado em fibra vegetal
Dimensionado conforme vazão

Modelo	A × B
EF – F 1.1/2”	200×100
EF – F 2”	200×150
EF – F 3”	300×250
EF – F 4”	300×300
EF – F 6”	500×350
EF – F 8”	500×500
EF – F 10”	500×700
EF – F 12”	500×900

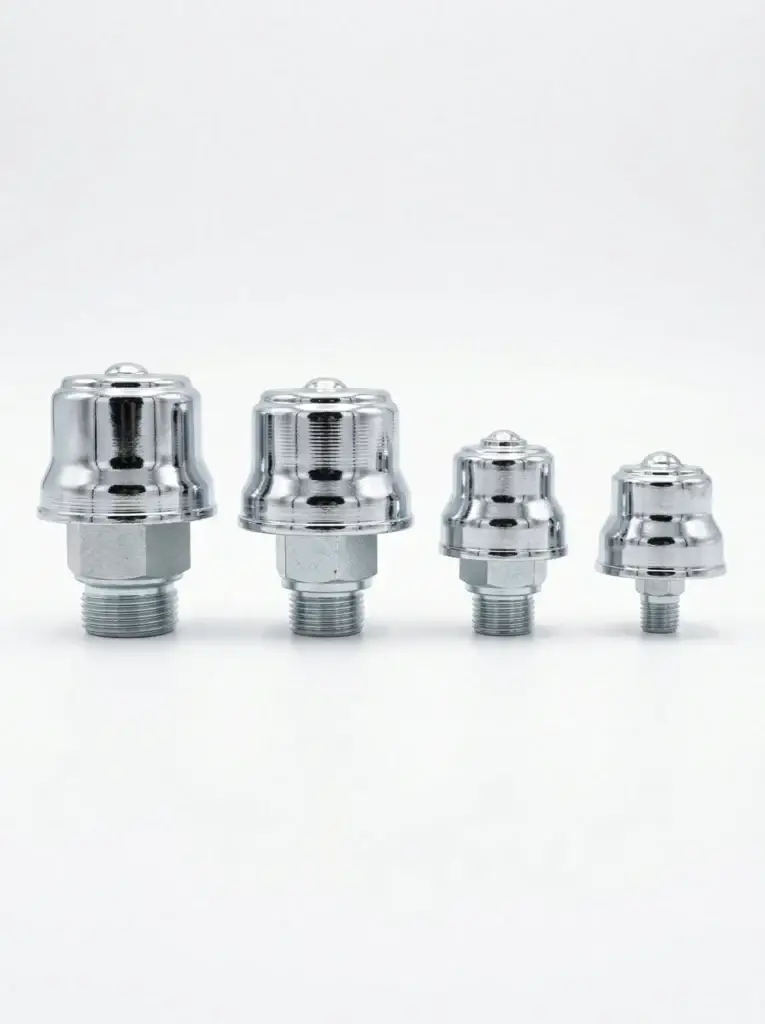

Respiro de Ar Seco com Filtro

Visão geral:

Evita entrada de partículas e umidade no sistema.

Como funciona:

Filtra o ar de admissão, impedindo contaminação do óleo.

Aplicações

Bombas, compressores e caixas de câmbio.

Configurações

Aço carbono zincado
Elemento filtrante em fibra vegetal

Modelo	Rosca	A	B
RS – 1	1/8” NPT/BSP	58	45
RS – 2	1/4” NPT/BSP	60	45
RS – 3	3/8” NPT/BSP	64	45
RS – 4	1/2” NPT/BSP	68	45
RS – 5	3/4” NPT/BSP	85	62
RS – 6	1” NPT/BSP	85	62

Visores de Nível

Garantem a leitura precisa do nível de fluidos em equipamentos e reservatórios industriais. Disponíveis em diferentes modelos para atender cada aplicação.

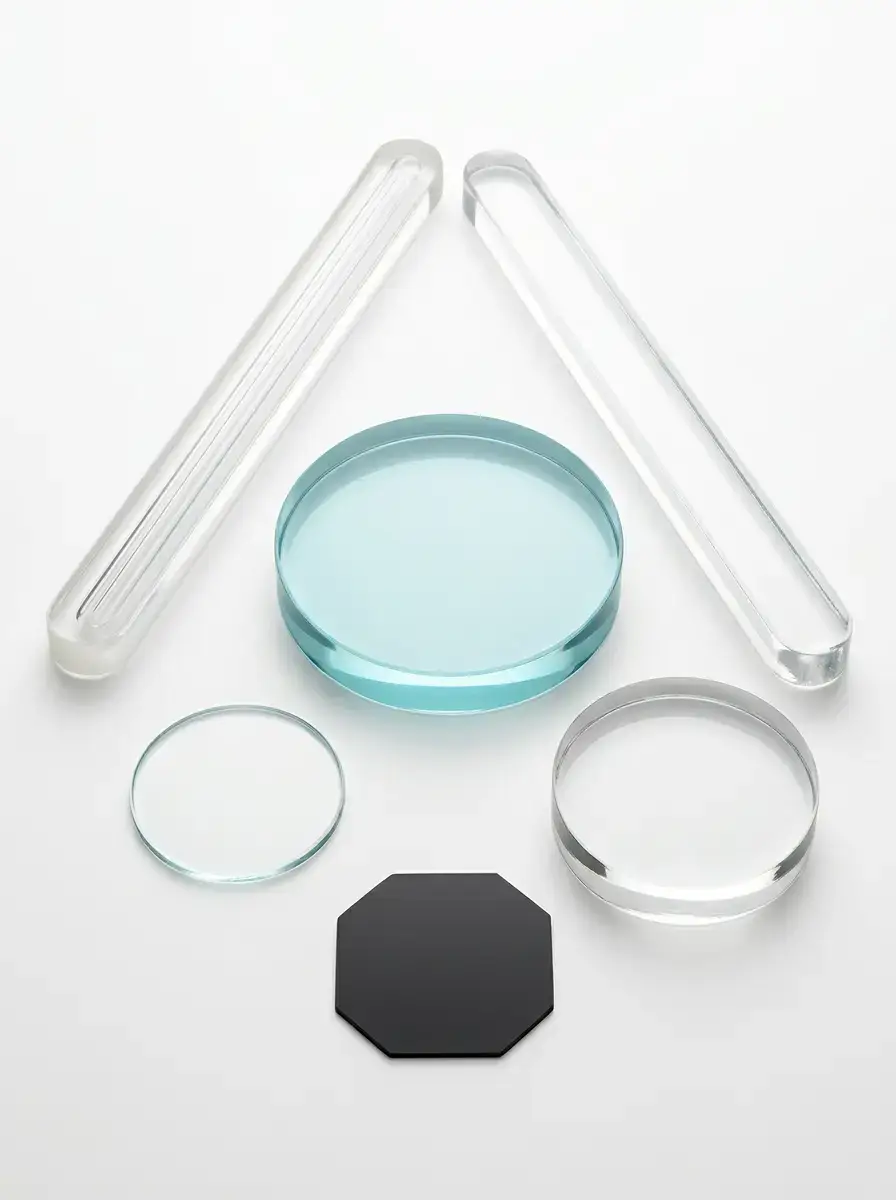

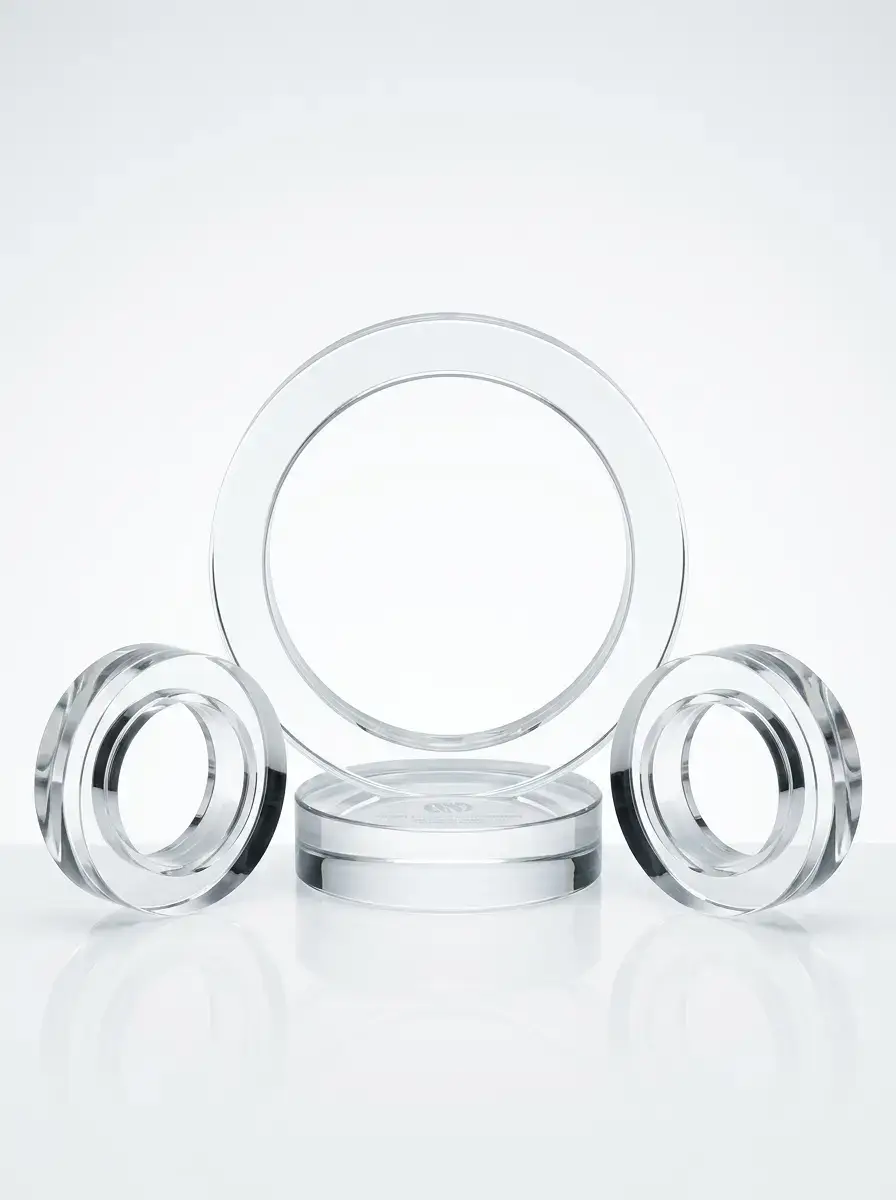

Visores Circulares

Visão geral:

Lentes para visualização de processos em equipamentos industriais.

Como funciona:

Permitem observação frontal com transparência, conforme material escolhido.

Aplicações

Tanques, reservatórios, reatores, colunas e vasos.

Configurações

Cristal temperado: até 220°C (sem agentes químicos)
Borossilicato: até 320°C e alta resistência química
Acrílico: até 90°C, não resiste a solventes
Quartzo: até 1100°C contínuos
Azul de cobalto: observação de processos de fundição

Dimensões D1 × S	Visível D2	Pressão (bar)
45×10	32	40
45×12	32	50
50×10	35	25
50×12	35	40
60×10	45	16
60×12	45	25
60×15	45	40
63×10	48	16
63×12	48	25
63×15	18	40
80×12	65	16
80×15	65	25
80×20	65	40
100×15	80	16
100×20	80	25
100×25	80	40
125×15	100	10
125×20	100	16
125×25	100	25
150×20	125	16
150×25	125	10
150×30	125	25
175×20	150	10
175×25	150	16
175×30	175	25
200×20	175	8
200×25	175	10
200×30	175	16
250×25	225	8
250×30	225	10

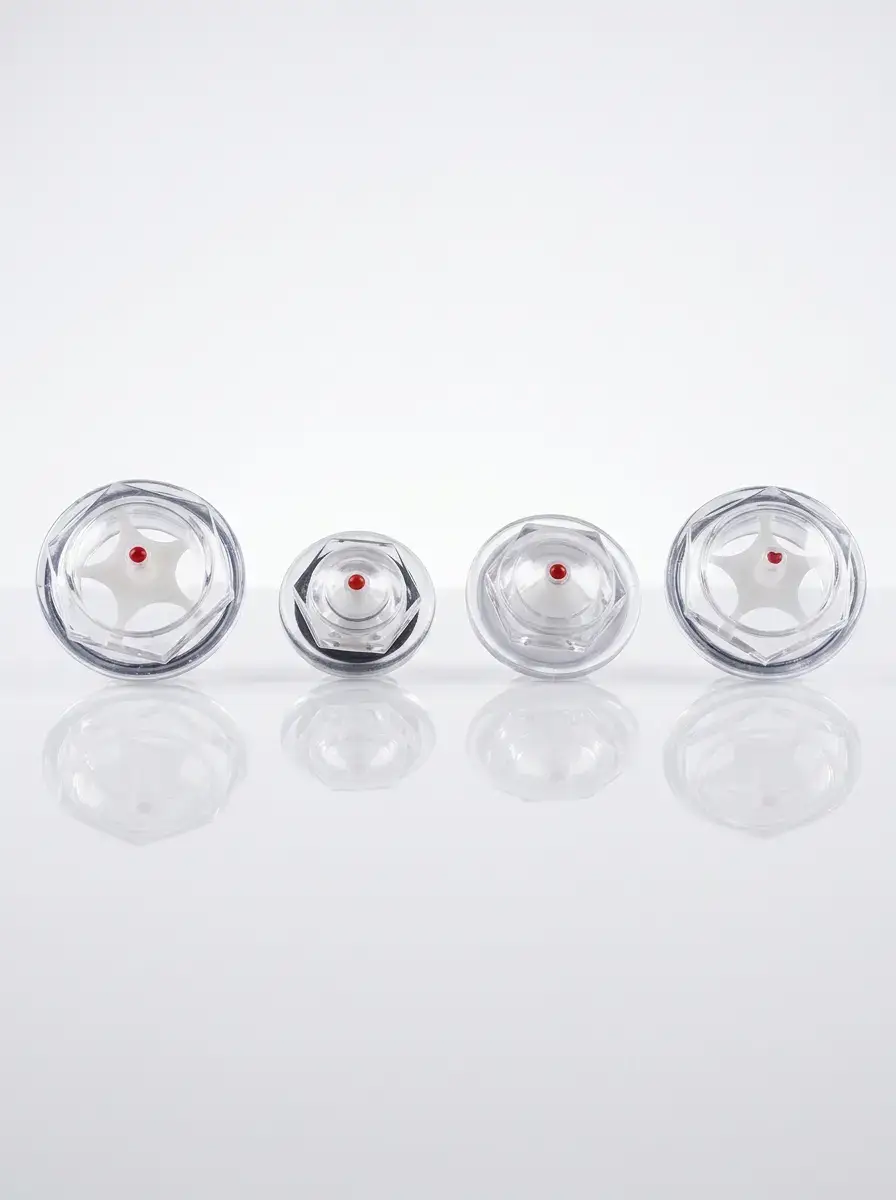

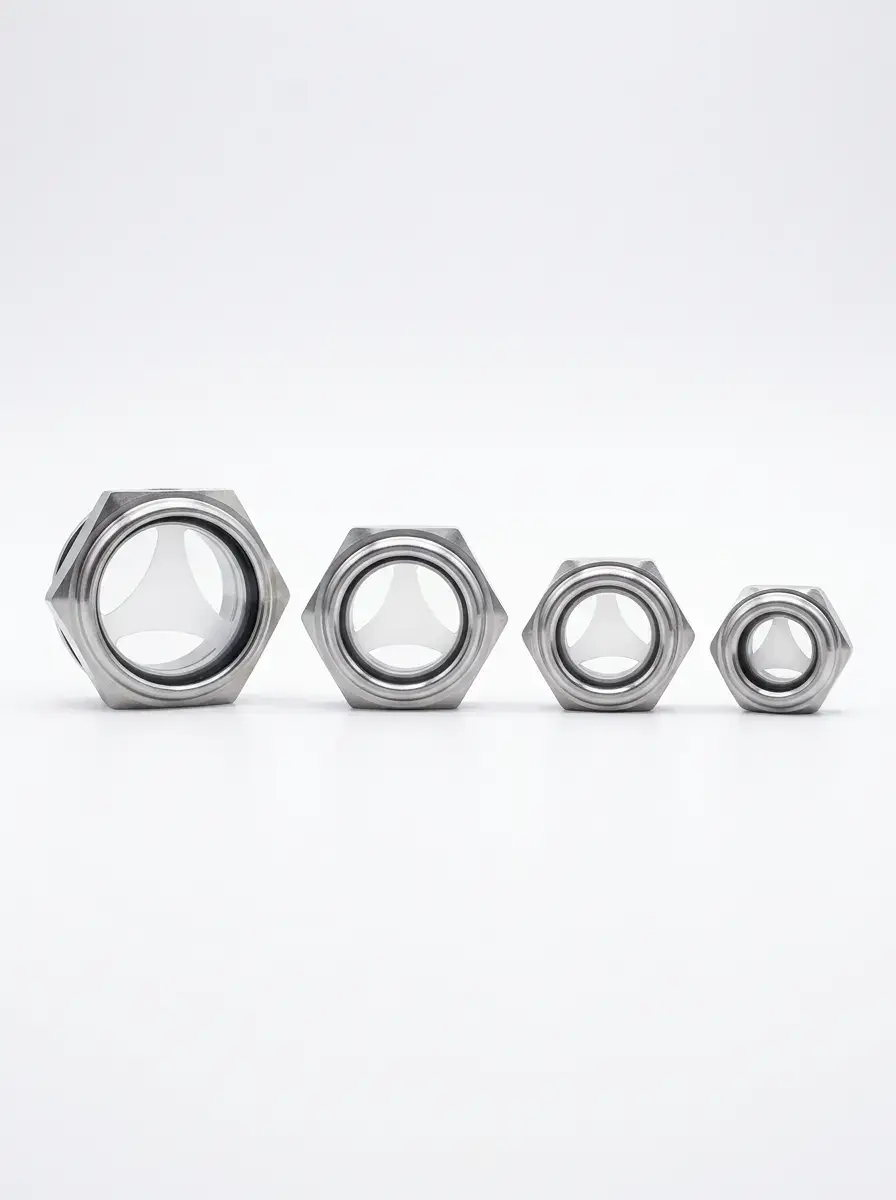

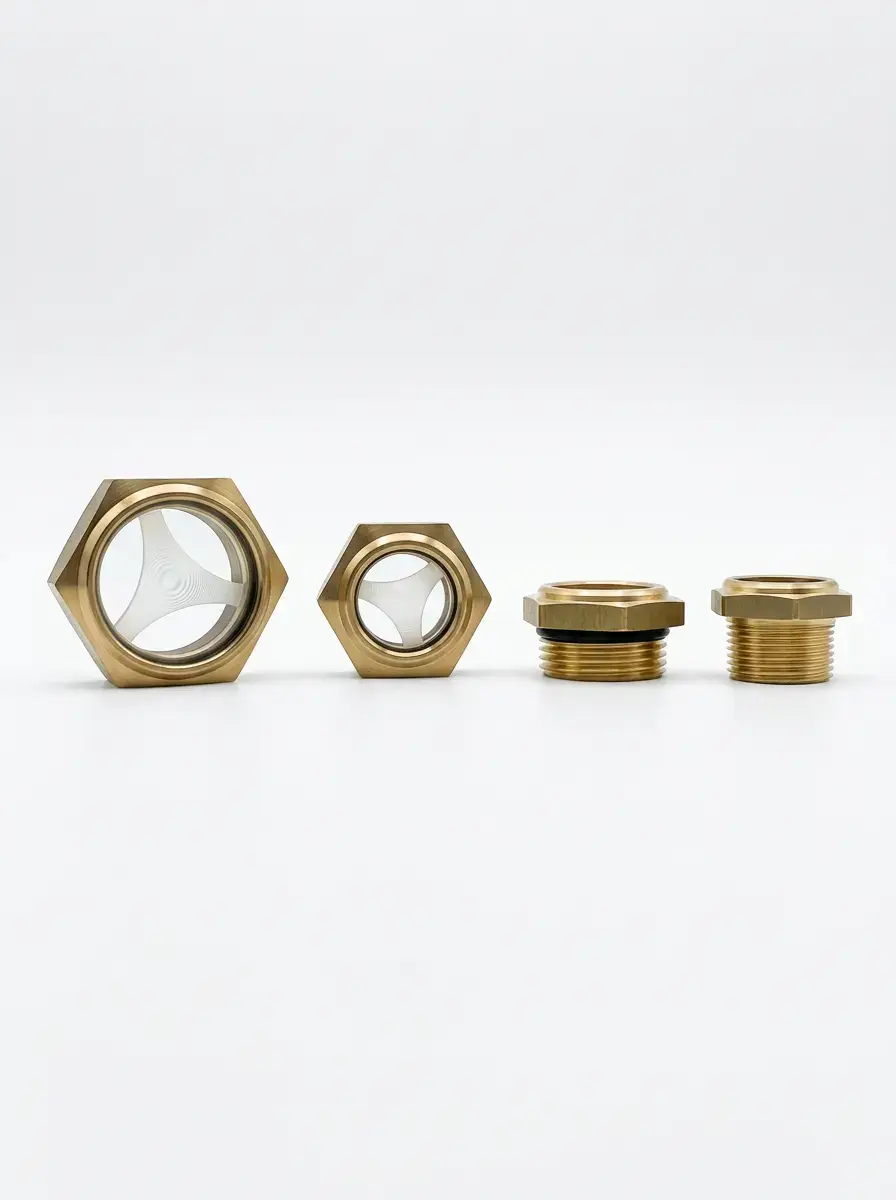

Visores de Nível Tipo Bujão

Visão geral:

Indicador de nível instalado diretamente na rosca do equipamento.

Como funciona:

Permite visualização direta do nível de óleo.

Aplicações

Redutores, mancais, bombas e caixas de câmbio.

Configurações

Acrílico, alumínio, latão, aço carbono ou inox
Rosca BSP ou NPT
Opção com ou sem estrela
Modelos BSP com anel o’ring

Modelo	R – BSP/NPT	A
AC 20 P	1/4″	20
AC 25 P	3/8″	25
AC 30 P	1/2″	30
AC 35 P	3/4″	35
AC 45 P	1″	45
AC 55 P	1.1/4″	55
AC 65 P	1.1/2″	65
AC 75 P	2″	75
AL 19 P	1/4″	19
AL 19 P	3/8″	19
AL 22 P	1/2″	22
AL 32 P	3/4″	32
AL 38 P	1″	38
AL 44 P	1.1/8″	44
AL 50 P	1.1/4″	50
AL 65 P	1.1/2″	65
AL 75 P	2″	75
ACI 30 P	1/2″	30
ACI 35 P	3/4″	35
ACI 38 P	1″	38
ACI 44 P	1.1/8″	44
LT 19 P	1/4″	19
LT 19 P	3/8″	19
LT 22 P	1/2″	22
LT 32 P	3/4″	32
LT 38 P	1″	38
LT 44 P	1.1/8″	44
LT 55 P	1.1/4″	50
LT 65 P	1.1/2″	65
LT 75 P	2″	75

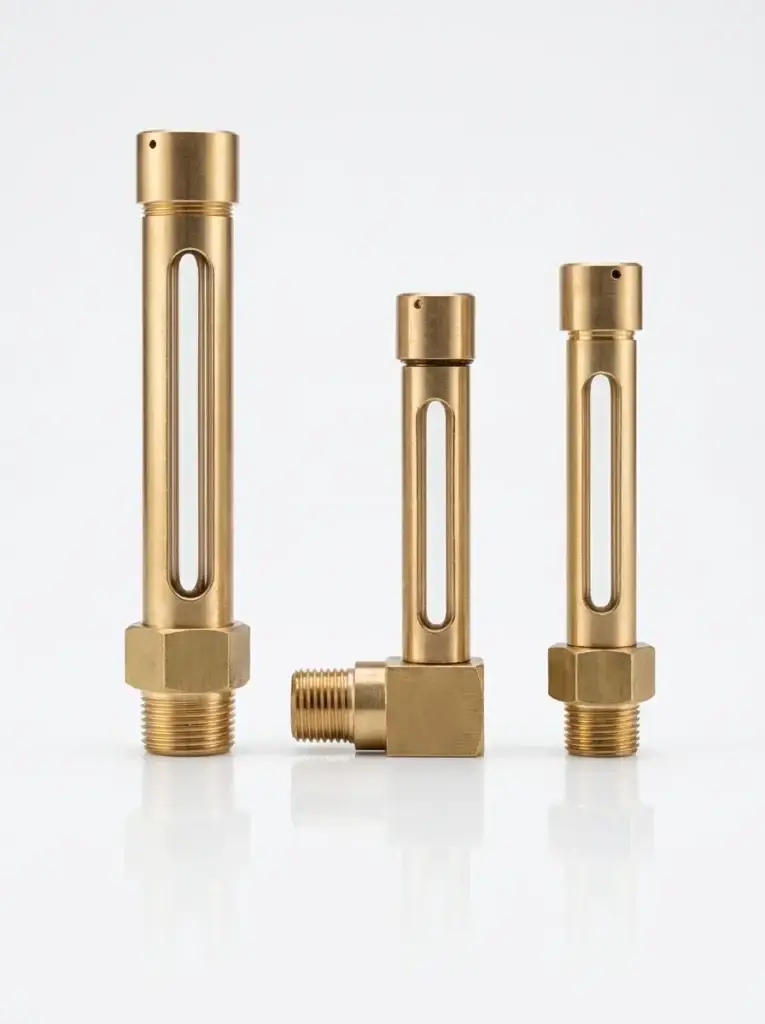

Visores de Nível Tipo L ou I

Visão geral:

Indicador de nível lateral com leitura contínua.

Como funciona:

Utiliza tubo em vidro para visualização do nível.

Aplicações

Reservatórios, tanques, redutores e transformadores.

Configurações

Latão e vidro borossilicato
Necessário informar altura total e visível
Conexões roscadas

Modelo	R – BSP/NPT	H	V
L ou I 90/40	1/4”	90	40
L ou I 110/50	3/8”	110	50
L ou I 130/65	1/2”	130	65
L ou I 170/95	3/4”	170	95

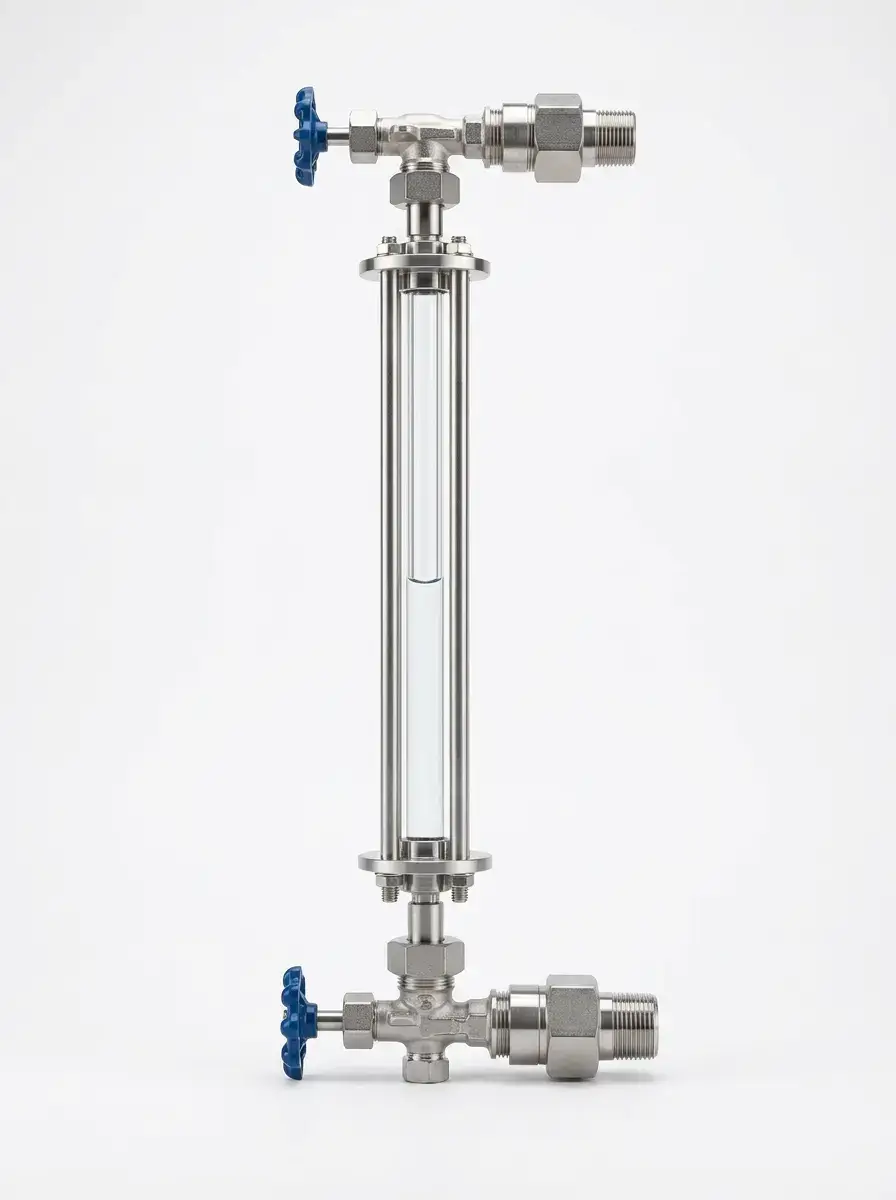

Visores de Nível Tipo Tubular

Visores de Vidros Oblongos e Juntas

Visão geral:

Sistema de visualização com vidro plano e vedação por juntas.

Como funciona:

Permite leitura do nível com vedação segura.

Aplicações

Visores simples ou duplos em sistemas industriais.

Configurações

Vidro liso: visores duplos
Vidro reflex: visores simples
Juntas em mica, amianto grafitado ou papelão hidráulico

Número	A	V
Vidros
1	115	95
2	140	120
3	165	145
4	190	170
5	220	200
6	250	230
7	280	258
8	320	298
9	340	318
Junta de Mica
1	115	—
2	140	—
3	165	—
4	190	—
5	220	—
6	250	—
7	280	—
8	320	—
9	340	—
Junta de Vedação
1	115,5	95,5
2	140,5	120,5
3	165,5	145,5
4	190,5	170,5
5	220,5	200,5
6	250,5	230,5
7	280,5	258,5
8	320,5	298,5
9	340,5	318,5

Visores de Fluxo

Permitem a visualização e monitoramento do fluxo de líquidos em tubulações industriais, com precisão e durabilidade para ambientes severos.

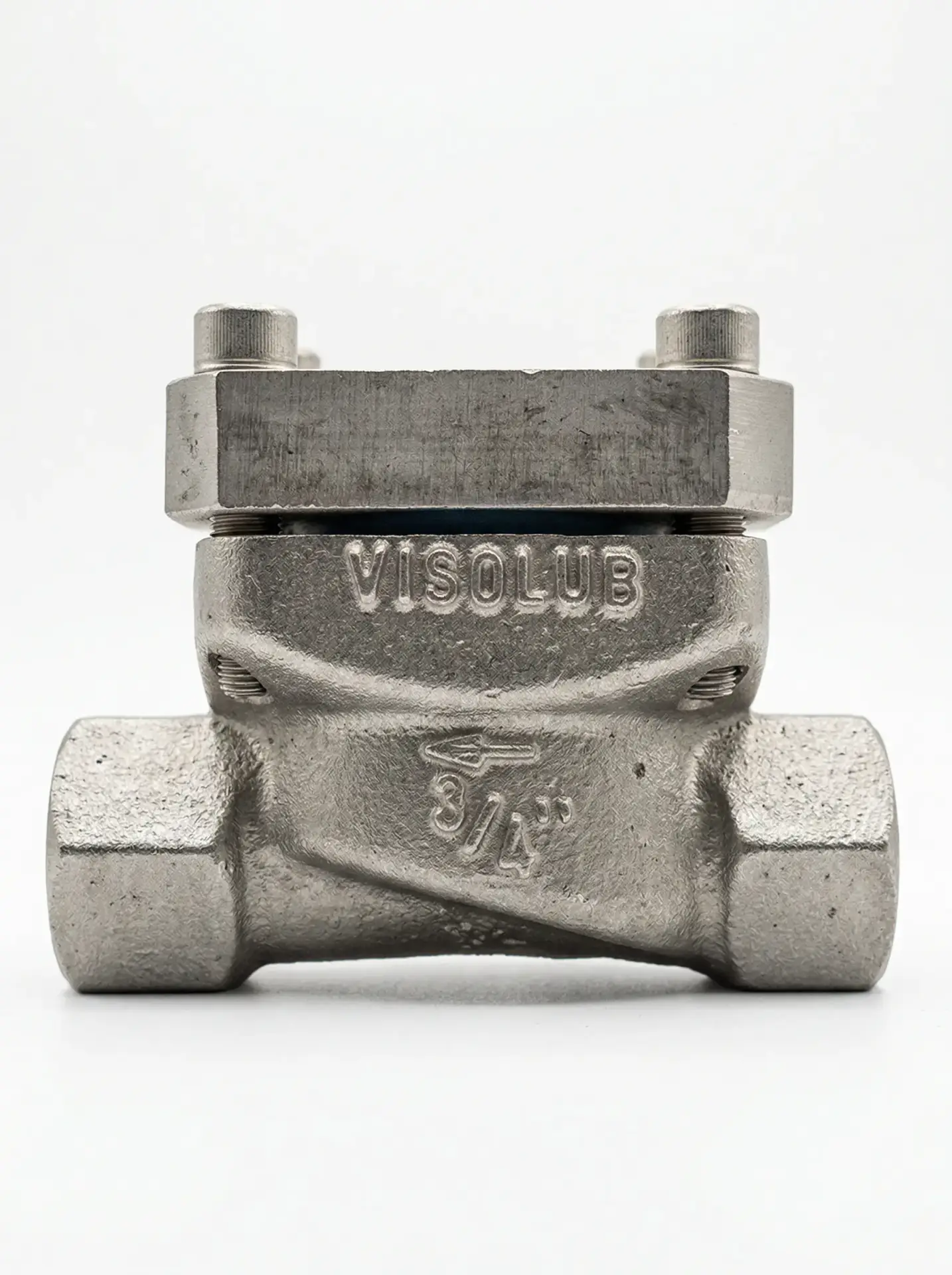

Visor de Fluxo Tipo “ER”

Visão geral:

Visor com esfera rotativa para indicar fluxo.

Como funciona:

A esfera gira com o fluxo e para em caso de falha ou inversão.

Aplicações

Linhas de líquido ou gás.

Configurações

Rosqueado ou flangeado
Ferro fundido ou inox

Modelo	Conexão	A	B
Modelos flangeados
ER 160 F	1”	160	85
ER 200 F	1 1/2”	200	122
ER 230 F	2”	230	154
ER 290 F	2 1/2”	290	180
ER 310 F	3”	310	194
ER 350 F	4”	350	230
Modelos roscados
ER 90 R	3/8”	90	—
ER 100 R	1/2”	100	—
ER 120 R	3/4”	120	—
ER 150 R	1”	150	—
ER 180 R	1.1/2”	180	—

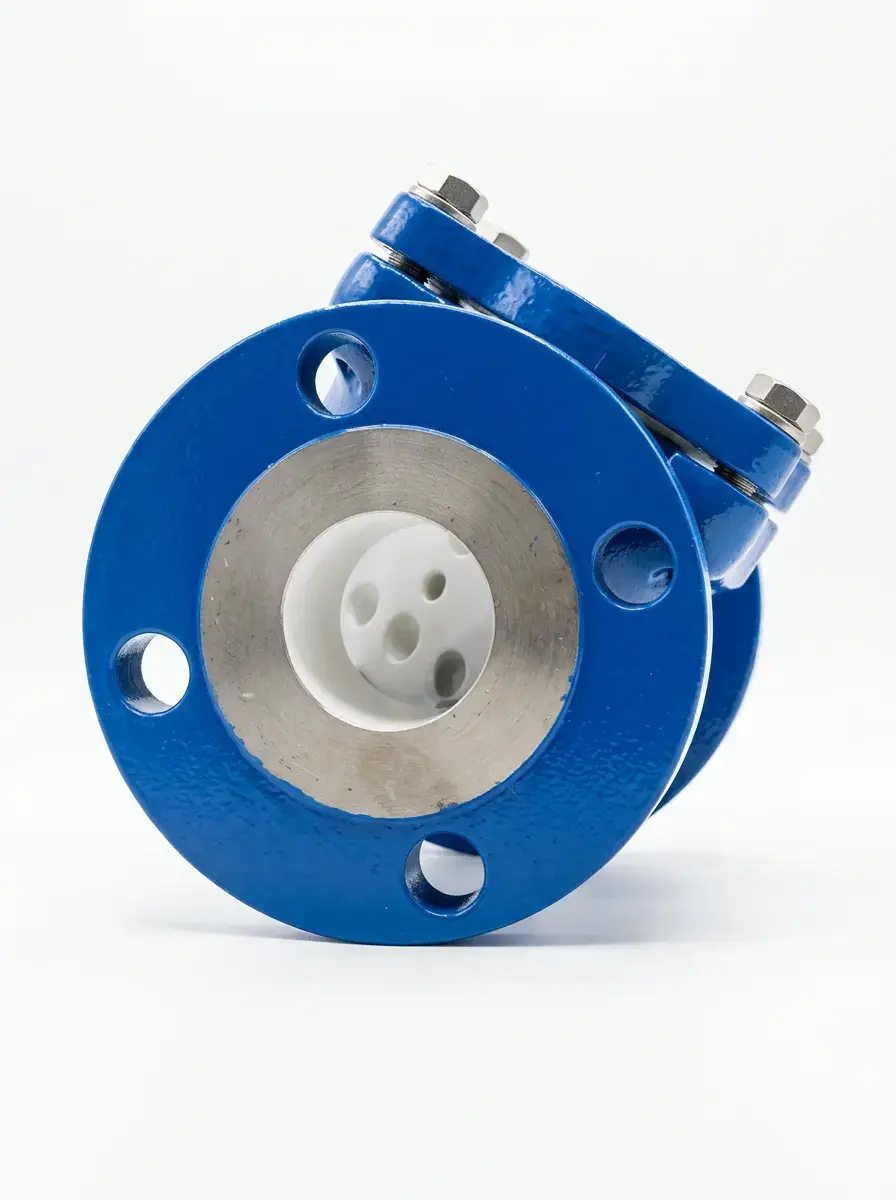

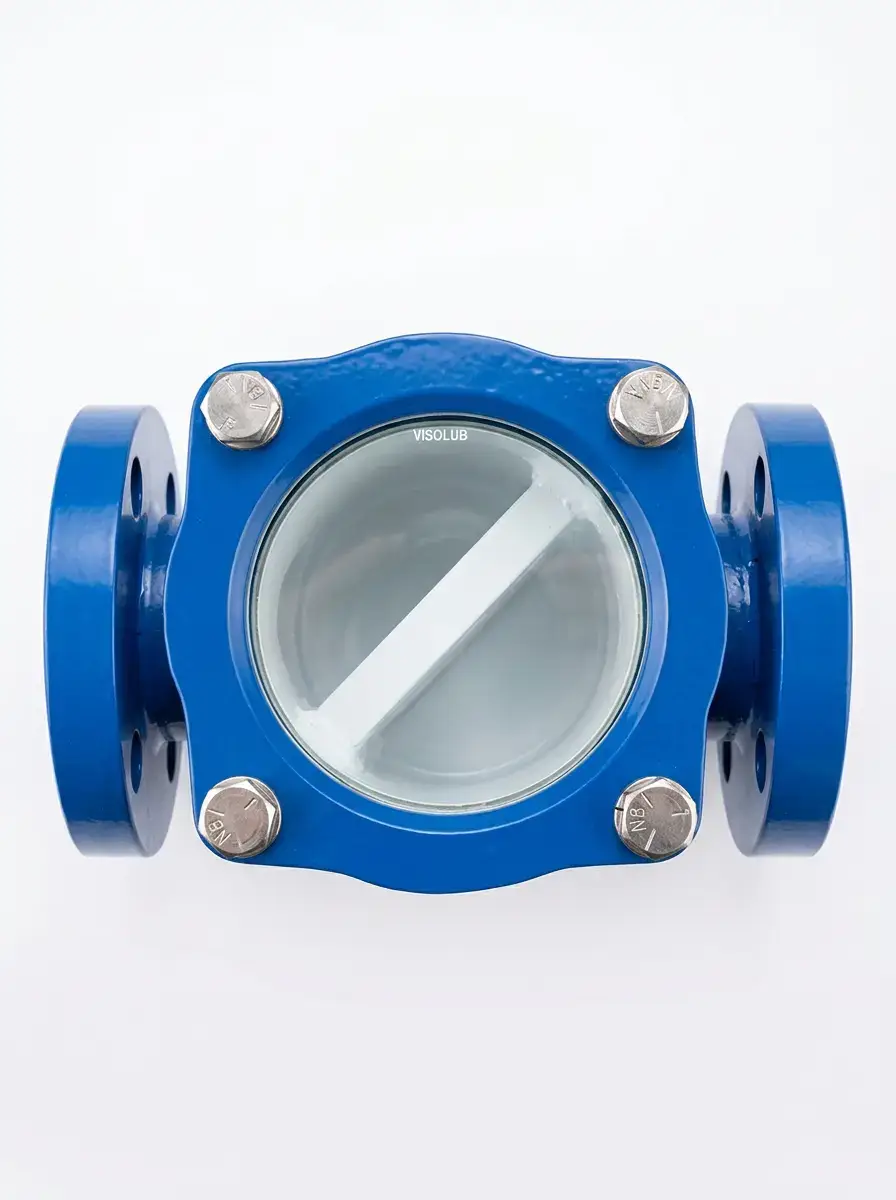

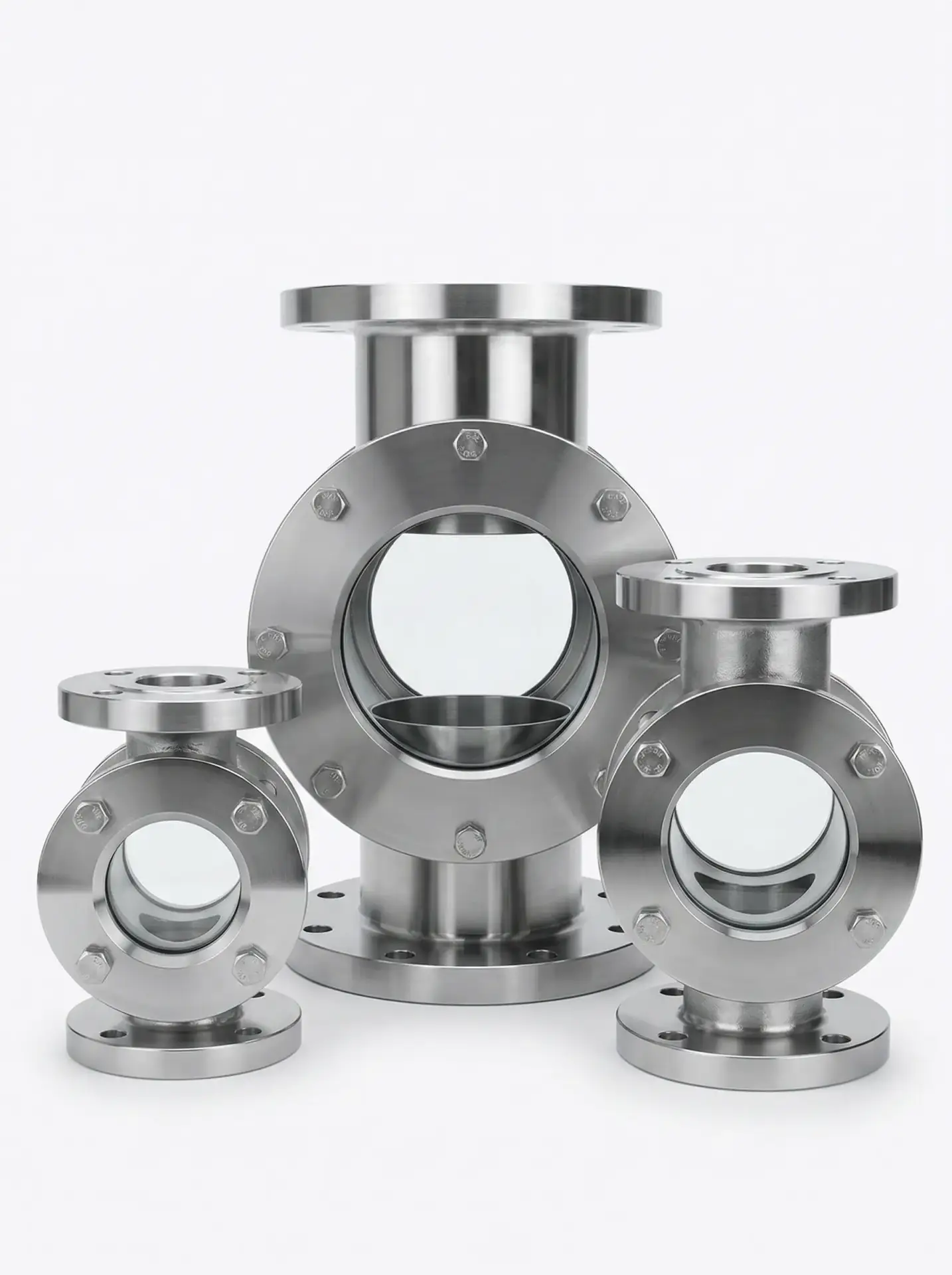

Visor de Fluxo Tipo “VF/2”

Visão geral:

Visor de fluxo com janela dupla.

Como funciona:

Permite visualização em posição vertical ou horizontal.

Aplicações

Sistemas com diferentes posições de instalação.

Configurações

Ferro fundido, aço carbono ou inox
Até 200 kg/cm²
Até 300°C

Modelo	Flange	A	B
VF/2 – 200 F	1 1/2”	200	127
VF/2 – 230 F	2”	230	152
VF/2 – 350 F	4”	350	229
VF/2 – 480 F	6”	480	279

Visor de Fluxo Tipo “VP”

Visão geral:

Visor com indicador por mola para visualização do fluxo.

Como funciona:

O indicador se movimenta conforme o fluxo.

Aplicações

Linhas de líquido ou gás.

Configurações

Linhas de líquido ou gás.

Modelo	R – BSP/NPT	L	V
VPA – 90 R	3/8”	90	40
VPA – 100 R	1/2”	100	40

SOBRE NÓS

A Visolub Indústria e Comércio Ltda. é uma empresa brasileira fundada em 1978, sediada em Itu/SP. Ao longo de mais de 45 anos, desenvolvemos nossa própria tecnologia e aperfeiçoamos continuamente nossos produtos para atender as demandas mais rigorosas do mercado industrial.

Atendemos indústrias petroquímicas, refinarias de petróleo, indústrias químicas, fabricantes de bombas, usinas de açúcar e álcool, empresas do setor de papel e celulose, termoelétricas e muito mais, tanto no Brasil quanto no exterior.

Nossa política interna é focada em excelência no atendimento: contamos com profissionais altamente treinados e capacitados para entender e solucionar cada necessidade técnica dos nossos clientes.
